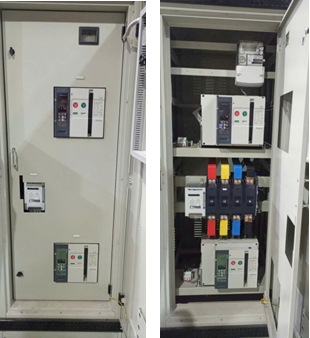

Tủ ATS

- Tủ ATS là hệ thống chuyển đổi nguồn tự động, có tác dụng cung cấp năng lượng liên tục cho phụ tải khi điện lưới mất, hoặc gặp sự cố như mất pha, vượt áp, trôi tần số. Khi điện lưới phục hồi thì hệ thống sẽ tự chuyển nguồn trở lại lưới điện quốc gia và tự động tắt máy phát. - Tùy thuộc vào công suất máy phát điện có thể sử dụng bộ chuyển đổi đóng cắt bằng Contactor, bộ đóng cắt ATS hoặc máy cắt không khí ACB. - Thiết kế 2 chế độ tự động và bằng tay giúp cho việc vận hành dễ dàng.

Chi tiết sản phẩm

1. Khái niệm tủ ATS:
Tủ điện ATS – Automatic Transfer Switches được hiểu là một hệ thống điện có thể tự động đổi nguồn điện lưới mất hoặc ngược lại. Mục đích của tủ điện ATS là đảm bảo luôn có đủ nguồn điện cần thiết cho doanh nghiệp, dân sinh để phục vụ cho quá trình sản xuất, sinh hoạt không bị gián đoạn.

2. Chức năng của tủ điện ATS:
Hệ thống máy phát điện ATS có chức năng chuyển tải nguồn điện sang nguồn điện dự phòng ở máy phát điện khi có những sự cố xảy ra như: mất pha, quá áp, mất trung tính, mất điện,…

3. Tủ điện ATS được ứng dụng trong lĩnh vực :
Tủ điện ATS được ứng dụng rộng rãi trong những địa điểm cần cung cấp nguồn điện liên tục như: khu công nghiệp, nhà máy, xưởng sản xuất, trung tâm thương mại, chung cư, sân bay, bến xe, cảng,…

4. Cấu tạo của tủ điện ATS:
Vỏ tủ điện ATS: Được làm từ thép mạ kẽm, bên ngoài được trang bị một lớp sơn tĩnh điện. Vỏ tủ điện có kích thước to – nhỏ sẽ tùy thuộc vào nhu cầu sử dụng, công suất.

  • Thiết bị chuyển mạch tự động: Được thiết kế có các chế độ chuyển mạch tự động hoặc bằng tay.
  • Bộ điều khiển tủ điện ATS: Có chức năng điều khiển thiết bị chuyển mạch theo thời gian.
  • Hệ thanh cái đồng phân phối điện tủ điện ATS: Tùy theo dòng điện định mức của hệ thống mà được tính toán phù hợp.
  • Các nút ấn, màn hình LCD, hệ thống đèn chỉ thị giúp người vận hành có thể linh hoạt được chế độ hoạt động.

Ngoài các bộ phận trên, tủ điện ATS còn được tích hợp thêm chức năng giám sát và điều khiển từ xa.

5. Nguyên lý hoạt động của hệ thống tủ điện ATS:
Tủ điện ATS luôn bao gồm hệ thống chuyển đổi nguồn điện và máy phát điện công nghiệp, từ đó trong bất kỳ trường hợp nào thì tủ điện cũng luôn sẵn sàng tự động chuyển mạch điện tới vị trí cần nguồn điện.
ATS: hệ thống chuyển đổi điện năng từ lưới điện chính, khi xảy ra sự cố sẽ cung cấp cho phụ tải từ máy phát điện.
Khi điện lưới có trở lại, tủ điện ATS có nhiệm vụ kế nối phụ tải với nguồn điện chính và ngắt máy phát điện dự phòng.
Những tủ điện Ats cao cấp còn có thêm chức năng hòa đồng bộ kết hợp với nhiều máy phát điện cùng lúc để đảm bảo nguồn điện không bị gián đoạn.

6. Quy trình hoạt động của hệ thống tủ điện ATS:
Với những phụ tải yêu cầu không bị mất điện hoặc không được mất điện quá lâu thì hệ thống tủ Ats là thiết bị đảm bảo phụ tải được kết nối với hai nguồn điện là điện lưới và máy phát điện theo nguyên lý như sau:
Đầu tiên, tủ điện ATS sẽ truyền tín hiệu để nổ máy phát
Sau đó, khi máy phát có điện và hoạt động ổn định tủ ATS sẽ chuyển nguồn phụ tải từ điện lưới sang điện máy phát.
Khi điện lưới được cấp trở lại và hoạt động ổn định, tủ ATS sẽ truyền tín hiệu để dừng máy phát, sau đó chuyển nguồn phụ tải từ máy phát sang điện lưới.
Ngoài ra, trên thị trường còn có những loại tủ Ats cao cấp có chức năng mở rộng như kết hợp tủ hòa đồng bộ với nhiều máy phát, đảm bảo cấp đủ công suất cho phụ tải khi xảy ra rủi ro về máy phát điện
